Mise en place d’un agent relais DHCP

I. Présentation

Théoriquement on devrait installer un serveur DHCP par sous-réseau étant donné que les clients le contact par diffusion qui correspond à une trame DHCP Discover. Mais, si vous donnez le rôle d’agent relais DHCP à votre routeur – Cisco dans notre cas – celui-ci sera capable de relayer la trame de diffusion dans les autres sous-réseaux. En bref, vous pouvez gérer plusieurs sous-réseaux avec un seul serveur DHCP.

Ce tutoriel a été réalisé grâce au logiciel Cisco Packet Tracer et ne nécessite donc aucun matériel.

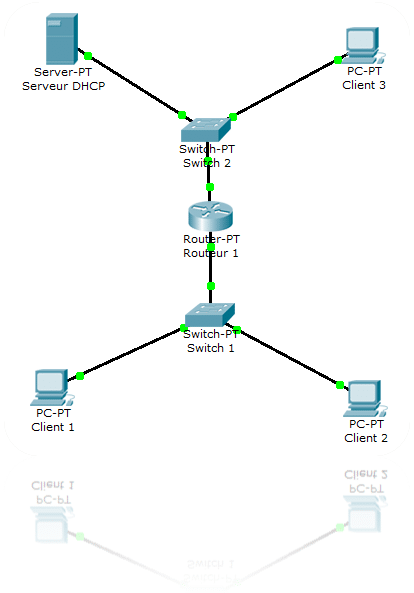

II. Schéma du réseau

III. Configuration réseau des différents éléments

- Routeur :

Interface Eth0 : 10.255.255.254 255.0.0.0 et Interface Eth1 172.16.255.254 255.255.0.0

- Serveur DHCP :

Adresse IP : 10.255.255.253 255.0.0.0
Passerelle par défaut : 10.255.255.254 (Ce qui correspond à notre routeur)

- Client 1, 2 et 3 :

Ils n’ont pas encore de configuration, ils sont en configuration TCP/IP automatique et attendent donc que le serveur DHCP leur offre une configuration.

IV. Activer/Allumer le "Vlan 1" sur les deux switchs

Par défaut, les switchs Cisco ont un Vlan regroupant l’ensemble des ports et lorsque que la configuration est vierge celui-ci est « éteint » donc cela fait comme ci tous les ports du switch étaient inactifs.

- Procédure à effectuer sur le switch 1 et le switch 2 grâce au terminal (CLI) :

Switch>enable # Passer en super utilisateur.
Switch#configure terminal # Passer en mode configuration.
Switch(config)#interface vlan 1 # Accéder à la configuration du Vlan 1
Switch(config-if)#no shutdown # Allumer / Activer le Vlan 1
Switch(config-if)#exit
Switch(config)#exit
# Sauvegarder la configuration en cours en tant que configuration de démarrage :
Switch#copy running-config startup-config

V. Configuration du serveur DHCP :

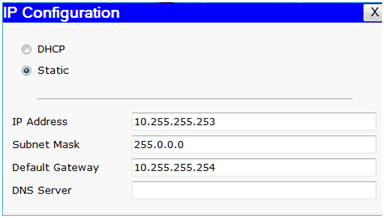

Cliquez sur le serveur DHCP > Onglet Desktop > IP Configuration

relaisdhcp2

Onglet Config > DHCP

On configure le serveur DHCP, c'est-à-dire les pools d’adresses qu’il distribuera à ses différents clients. Nous devons configurer deux plages étant donné que ce serveur DHCP servira pour 2 sous-réseaux différents.

- Voici les deux plages d’adresses à configurer sur le serveur DHCP :

relaisdhcp3

Il faut Éditer la plage par défaut pour saisir les informations d’une des deux plages car cette plage étant par défaut elle ne peut pas être supprimée.

VI. Configurer les deux interfaces du routeur

Attribution d’une adresse IP à l’interface FastEthernet 0 et à l’interface FastEthernet 1, ainsi que l’ajout de l’IP Helper pour l’interface FastEthernet 1 qui correspond au réseau 172.16.0.0 c'est-à-dire le réseau sans serveur DHCP. Grâce à l’option IP Helper le routeur pourra relayer la trame de diffusion au serveur DHCP.

Note : Il est essentiel d’ajouter l’IP Helper sur l’interface du côté où il n’y a pas de serveur DHCP.

Router#configure terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 10.255.255.254 255.0.0.0
Router(config-if)#no shutdown # On active l’interface
Router(config-if)#exit
Router(config)#interface fastEthernet 1/0
Router(config-if)#ip address 172.16.255.254 255.255.0.0
# On indique que les trames de diffusion sont relayées au serveur DHCP soit à 10.255.255.253
Router(config-if)#ip helper-address 10.255.255.253
Router(config-if)#no shutdown # On active l’interface
Router(config-if)#exit
Router(config)#exit
Router#copy running-config startup-config

VII. Test de fonctionnement

Cliquez sur le PC > Onglet Desktop > IP Configuration > Cochez DHCP

Regarder que la configuration attribuée par le serveur DHCP correspond bien à la plage définit et au réseau dans lequel vous vous situez.
