Illustration d’un relais DHCP sur un core switch

Module Progression
0% Terminé

La plupart du temps, la problématique de dispenser des adresses IP d’un sous-réseau à un autre se pose lorsque l’on configure des routeurs principaux (aussi appelés core switch), permettant de propager le réseau via une dorsale.

L’avantage d’initialiser un agent-relais DHCP au niveau  d’un core switch est que celui-ci possède la déclaration de l’ensemble des vlan réseau. On peut alors facilement distribuer des adresses IP, via un relais, à d’autres équipements, pas toujours faciles à atteindre, tels que :

  • Postes utilisateur
  • Écran d’affichage d’entreprise
  • Téléphones IP
  • Équipements de laboratoires
  • Bornes WiFi

Si l’on prend l’exemple d’un core switch HP-7900 (prenant en charge la RFC1542) et pouvant alors servir de relais DHCP, il suffit simplement  de décrire quatre des catégories mentionnées ci-dessus, pour pouvoir leur associer des adresses IP sur des brins réseau distincts. On doit en premier lieu activer le service DHCP :

dhcp enable

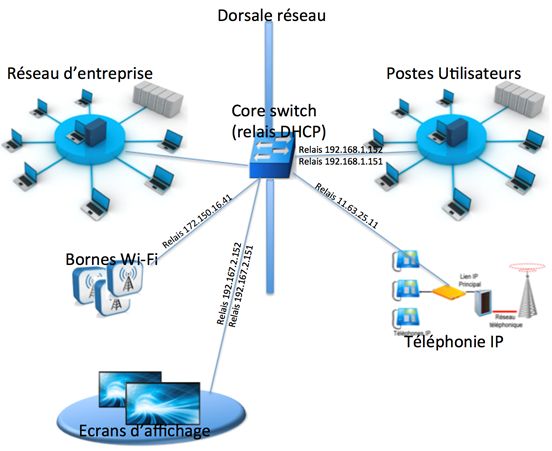

En suivant les différents brins réseau, on pourrait imaginer les quatre sous-réseaux ci-dessous, pour lesquels on aimerait disposer d’un ou plusieurs relais DHCP :

Ainsi, pour chaque sous-réseau (définit au sein d’un vlan distinct), on va pouvoir définir les adresses des différents “routeurs“ servant d’agent-relais DHCP, associés à chaque catégorie de matériels:

interface Vlan-interfaceUser
  description Postes Utilisateurs
  ip address 192.168.1.1 255.255.0.0
  dhcp select relay
  dhcp relay server-address 192.168.1.152
  dhcp relay server-address 193.168.1.151
interface Vlan-interfaceAffichage
  description Ecrans d’affcihage
  ip address 192.167.2.1 255.255.0.0
  dhcp select relay
  dhcp relay server-address 192.167.2.152
  dhcp relay server-address 193.167.2.151
interface Vlan-interfaceToIP
  description Téléphone IP
  ip address 11.117.192.1 255.255.192.0
  dhcp select relay
  dhcp relay server-address 11.63.25.11
interface Vlan-interfaceWiFi
  description Bornes Wifi
  ip address 172.151.18.1 255.255.255.0
  dhcp select relay
  dhcp relay server-address 172.150.16.41
