OSPF est adaptable suivant le type de réseau utilisé, il existe 5 modes qui peuvent être standard ou propriétaire, comme Cisco. Ci-dessous, je vous présente une synthèse de ces cinq modes.

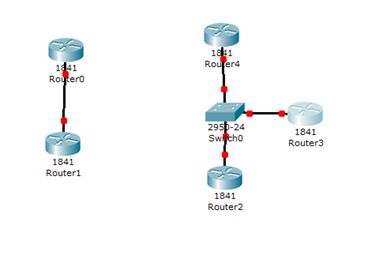

I. Le mode broadcast

C’est un mode relié par un lien Ethernet, ou des routeurs connectés à un switch.

Elections DR/BDR : oui

Relations de voisinage : automatiques

Timers  en secondes  des paquets hello/dead : 10/40

Interface des routeurs dans le même sous réseau : oui

Topologie réseau : Full Mesh

Mode OSPF : propriétaire cisco

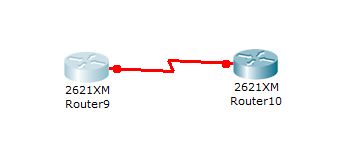

II. Le mode Point-to-Point

C’est un mode relié par un lien série.

Elections DR/BDR : non

Relations de voisinage : automatiques

Timers  en secondes  des paquets hello/dead : 10/40

Interface des routeurs dans le même sous réseau : non

Topologie réseau : Point-To-Point

Mode OSPF : propriétaire cisco

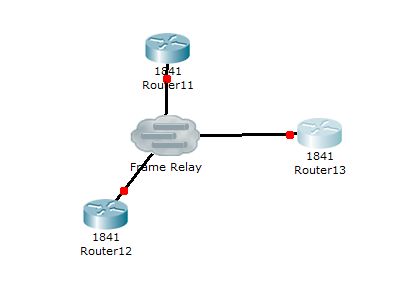

III. Le mode NBMA

Le mode NBMA ne peux pas faire transiter des flux broadcast et multicast par défaut. Le frame relay est un protocole de commutation de paquets pour des liaisons de type WAN.

Elections DR/BDR : oui

Relations de voisinage : manuelles

Timers  en secondes  des paquets hello/dead :30/120

Interface des routeurs dans le même sous réseau : oui

Topologie réseau : Full ou partial Mesh

Mode OSPF : standard (RFC)

IV. Le mode Point-to Multipoint Broadcast

Afin de corriger l’absence de multicast, il considère le réseau de type « point-to-point ».

Elections DR/BDR : non

Relations de voisinage : automatiques

Timers  en secondes  des paquets hello/dead :30/120

Interface des routeurs dans le même sous réseau : oui

Topologie réseau : partial Mesh ou en étoile (un site central ou tous les distants sont raccordés).

Mode OSPF : standard (RFC)

V. Le mode Point-to Multipoint NonBroadcast

Il fonctionne comme le mode point to multipoint sauf qu’il n’est pas possible d’envoyer des « broadcast »

Elections DR/BDR : non

Relations de voisinage : manuelles

Timers  en secondes  des paquets hello/dead :30/120

Interface des routeurs dans le même sous réseau : oui

Topologie réseau : partial Mesh ou en étoile (un site central ou tous les distants sont raccordés).

Mode OSPF : propriétaire Cisco
