Configurer le port-mirroring sous Cisco

I. Présentation

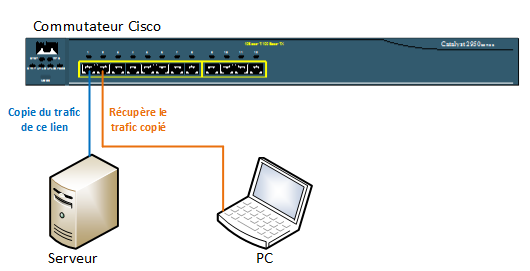

Le port-mirroring est une technique qui permet de copier tout le trafic d'un ou de plusieurs port(s) source(s) vers un port de destination.

Cela peut s'avérer très utile pour analyser les flux réseaux qui transitent sur certains ports ou sur un VLAN, notamment dans une phase de dépannage.

portmirroring3

Ainsi, pas besoin de commencer à positionner un hub entre le commutateur et l'équipement qui vous intéresse. Grâce à cette méthode, le trafic sera dupliqué et vous pourrez le récupérer et l'analyser directement depuis un outil comme Wireshark ou encore TcpDump.

Le port-mirroring est également appelé SPAN : Switched Port Analyzer

II. Port-mirroring sur port source

Commençons par mettre en place le port-mirroring sur un port source, en dupliquant le trafic vers un port de destination.

Commencez par passer en mode privilégié puis en mode configure terminal :

Switch>enable
password:
Switch#configure terminal

On choisit ensuite le port source fastEthernet 0/1 et on copie aussi bien les paquets reçus que transmis (both - les deux). Si l'on souhaite prendre que les paquets reçus on précisera rx, pour ceux transmis ce sera tx.

Switch(config)#monitor session 1 source interface fa 0/1 both

L'exemple ci-dessus configure la session n°1, il est possible de configurer plusieurs sessions que vous pouvez gérer grâce à la numérotation. Si l'on veut prendre plusieurs ports sources, on réitère la commande en modifiant l'interface source, si l'on garde le même numéro de session cela sera ajouté aux paramètres en cours (pas de remplacement).

Pour finir la configuration, on indique vers quel port de destination on souhaite dupliquer le trafic en provenance du port source. Exemple avec fastEthernet 0/2.

Switch(config)#monitor session 1 destination interface fa0/2

Concernant la commande monitor session, voici sa syntaxe complète :

monitor session session_number
{destination
   {interface interface_id[,|-]
   [encapsulation {dot1q}]
   [ingress vlan vlan_id]
   } |
   remote vlan vlan_id reflector-port interface_id
} |
{source
  {interface interface_id[,|-][both|tx|rx]} |
  remote vlan vlan_id
}

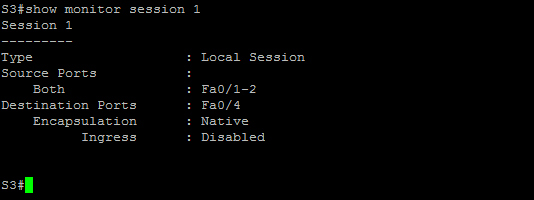

Vérifions que la configuration est bien prise en compte :

Switch#show monitor session 1

show monitor session

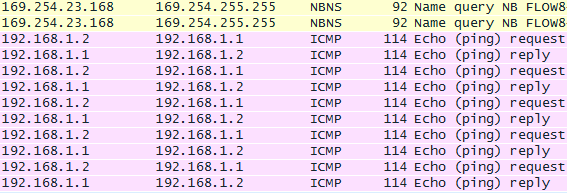

Pour ma part, j'ai ensuite utilisé le logiciel Wireshark sur une machine cliente connectée au port de destination (fastEthernet 0/2) afin de récupérer le trafic. Mon hôte dispose de l'adresse IP 169.254.23.168 (adresse APIPA), on remarque que les pings entre les hôtes 192.168.1.1 et 192.168.1.2 sont bien visibles sur cette analyse. Le trafic est bien dupliqué.

portmirroring2

Si vous remarquez que votre carté réseau ne tient pas compte du trafic dupliqué qui n'est donc pas adressé directement à votre machine, vous devez activer le mode promiscious sur votre carte réseau. WireShark active ce mode sur la carte qu'il utilise, mais la modification peut être requise manuellement avec d'autres logiciels.

III. Port-mirroring sur un VLAN

Même principe de configuration que le cas précédent à la différence que là on duplique tout le trafic d'un VLAN en particulier. Par exemple, on prend tout le trafic du VLAN en source à destination du port fastEthernet 0/2.

Switch(config)#monitor session 2 source vlan 10 both

La commande de destination reste la même (sauf numéro de session) :

Switch(config)#monitor session 1 destination interface fa0/2

IV. Supprimer une session port-mirroring

La suppression d'une session s'effectue grâce à son numéro, en précédant la commande par "no" comme on le fait généralement sous Cisco.

Switch(config)#no monitor session 1

La configuration du port-mirroring est désormais terminée et opérationnelle.
