EdrawMax, une bonne alternative à Visio ?

Lorsqu'il s'agit réaliser un schéma d'infrastructure, l'outil Visio proposé par Microsoft revient souvent. Cependant, le logiciel Visio n'est pas inclus à la suite Office et nécessite l'acquisition d'une licence supplémentaire (et concrètement son prix refroidi). Il existe quelques alternatives gratuites, d'autres payantes, comme l'outil Edraw avec plus de 35 millions de téléchargements au compteur. Ce dernier étant payant, représente-t-il malgré tout une bonne alternative à Visio ?

Avant de parler fonctionnalité, faisons un point sur les tarifs de Edraw et de Visio.

📌 Microsoft Visio

Dans sa version standard, Visio est proposé à 439,00 euros alors que Visio Professionnel 2019 est vendu 809,00 euros sur la boutique Microsoft.

📌 Edraw

Le logiciel Edraw se découpe en six modules différents. Il y a la suite EdrawMax qui intègre tous les modules et rentre directement en concurrence avec Visio, mais il y a également la possibilité d'acheter des versions spécifiques d'Edraw. Ainsi, nous avons :

  • Edraw MindMaster : outil de mind mapping
  • Edraw Infographic : création d'infographies, de flyers, de bannières, de brochures, etc.
  • Edraw Project : gestion de projets (Gantt)
  • Edraw OrgCharting : création d'organigrammes
  • Edraw Math : éditeur de formules mathématiques

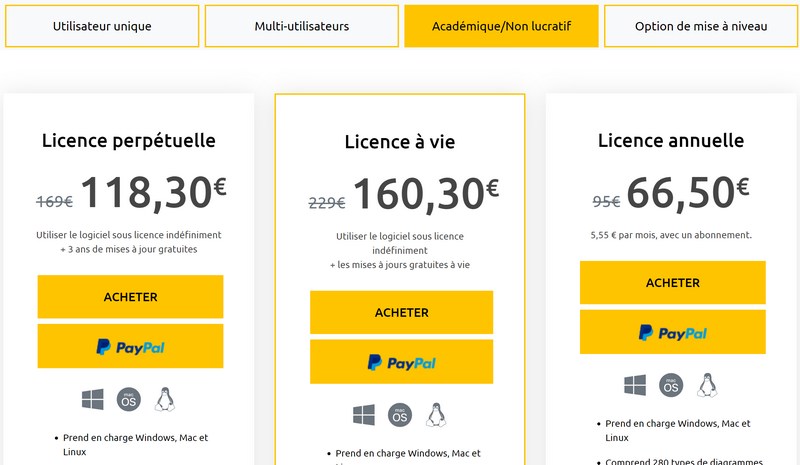

Quand on regarde les prix, l'édition EdrawMax est à 160,30 euros (au lieu de 229€) pour les particuliers, pour une licence à vie (Lifetime). Chaque licence permet d'installer le logiciel sur deux postes, et les mises à jour sont gratuites à vie avec la licence Lifetime. L'éditeur propose donc des tarifs préférentiels pour l'Education ainsi qu'une formule avec paiement annuel.

Quoi qu'il en soit, les tarifs d'EdrawMax sont nettement inférieurs à ceux pratiqués par Microsoft pour Visio.

Il est à noter que le logiciel est disponible sous Windows, mais également Linux et MacOS.

L'éditeur propose sur son site un comparatif entre Edraw et Visio : Edraw VS Visio

Maintenant, intéressons-nous à l'interface d'Edraw où la version actuelle est V10.0.6.

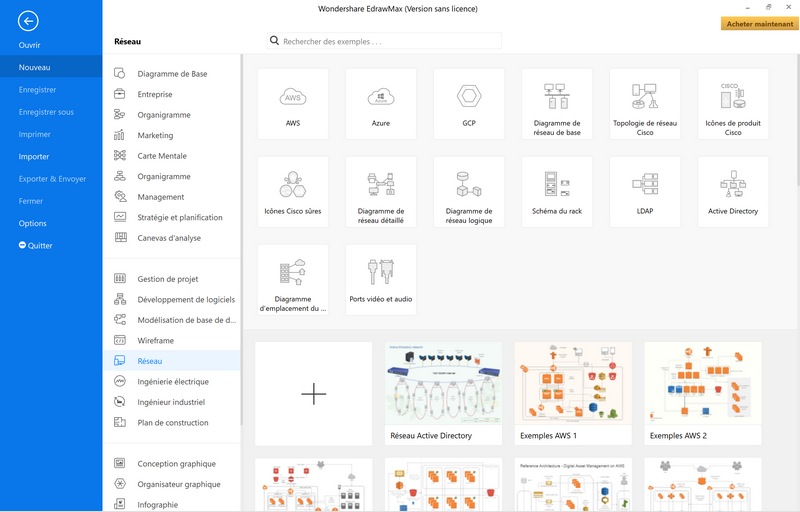

À la création d'un nouveau document, nous avons le choix entre des modèles et des exemples, pour chaque catégorie de création. EdrawMax intègre 2 000 templates (UML, schéma réseau, diagramme de causes et effets, etc.) et 26 000 symboles prêts à l'emploi.

Lorsque vous choisissez un modèle, un document vierge s'ouvre avec les bibliothèques de gabarits déjà ouvertes en fonction du modèle sélectionné. Vous pouvez également partir d'un schéma existant en ouvrant directement un exemple.

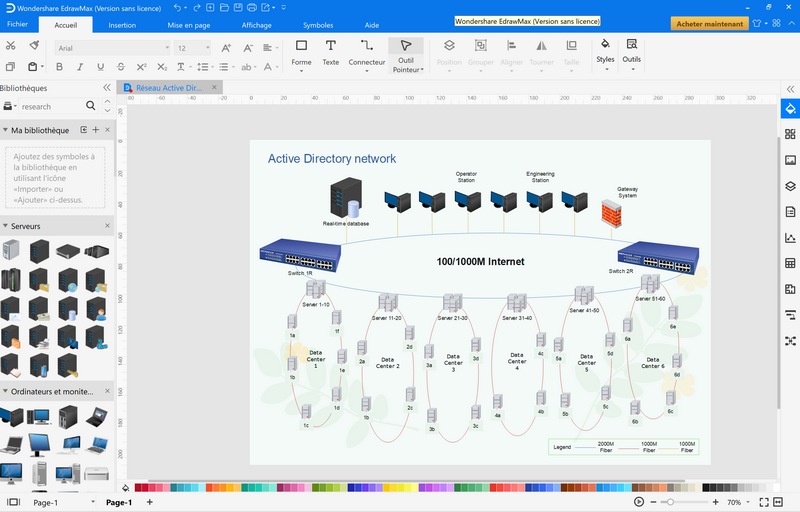

Dans la catégorie "Réseau", voici un exemple de schéma intégré au logiciel qu'il est possible d'ouvrir et de modifier à sa guise. Intéressant pour ne pas partir de zéro ou pour avoir des idées pour réaliser son propre schéma.

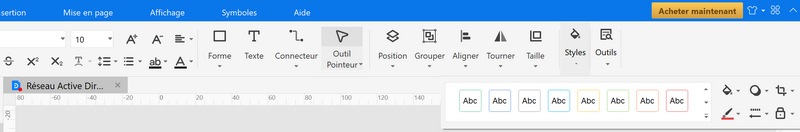

Ayant utilisé Visio régulièrement, je dois dire que je ne suis pas perdu avec Edraw, car l'interface est organisée de la même façon. Cela rend la prise en main rapide et facile : nous retrouvons le système d'onglets, la bibliothèque des formes sur la gauche et sur la droite le panneau de personnalisation d'une forme. Lorsque l'on sélectionne un objet, le menu va indiquer différentes opérations que l'on peut effectuer sur l'objet pour le personnaliser, notamment au niveau des couleurs, ou l'ajuster : taille, rotation, alignement, etc.

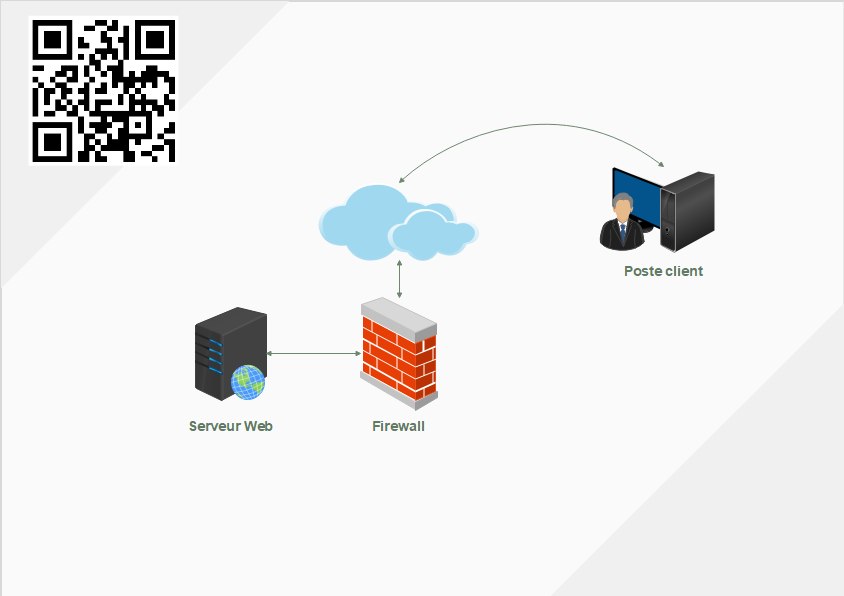

Très rapidement, on peut réaliser un schéma qui fait professionnel grâce aux formes intégrées au logiciel. Il est même possible de générer des QR Code et de les intégrer au schéma. Pour le fond du schéma, Edraw intègre une bibliothèque de fond d'écran afin de changer rapidement. Dans le même esprit, il est possible de grouper des icônes et de créer des conteneurs.

Au niveau informatique, il y a une bibliothèque de formes assez fournie : symboles réseau, ordinateurs/tablettes/smartphones, serveurs, un ensemble d'icônes à la mode Cisco, les icônes Active Directory, Azure, AWS ou encore Google Cloud (et même Alibaba Cloud). Il est à noter également la possibilité de pouvoir dessiner une baie informatique grâce au système de rack, ainsi que les icônes sur les connectiques audio et vidéo.

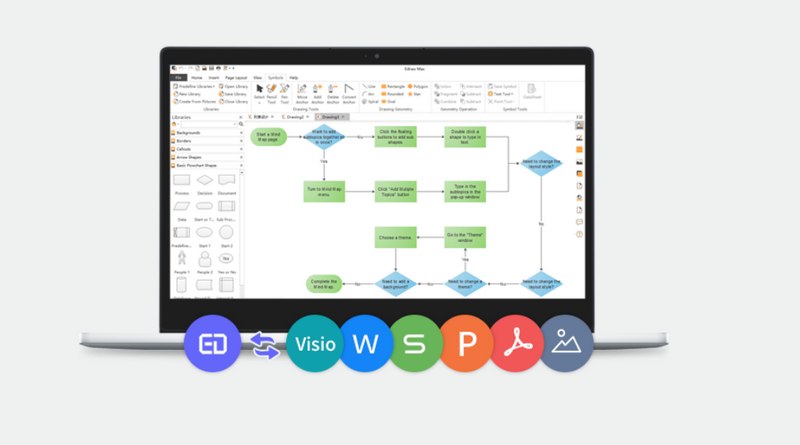

Pour enregistrer votre création, vous avez bien entendu le format Edraw en .eddx, mais également la possibilité d'exporter en PDF ou en image. D'autres formats sont proposés comme SVG, ou même Excel, Word et PowerPoint. Visio est proposé, mais via le menu "Exporter" et non l'enregistrement : bon à savoir 😉

Au niveau de l'export en PowerPoint et Word, sur les schémas réseau, il ne faut pas espérer le retravailler ensuite dans la suite Office, car le schéma s'affiche bien, mais les formes ne peuvent pas être déplacées (elles sont séparées en plusieurs morceaux, c'est étrange).

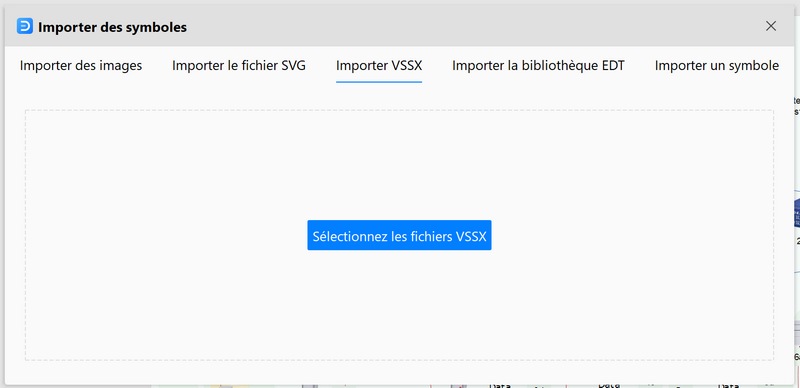

À l'inverse, il est possible d'importer des fichiers Visio et SVG, ainsi que des images. Le logiciel est capable également de charger des fichiers VSSX, c'est-à-dire des fichiers de symboles au format Visio. Néanmoins, cela ne semble pas fonctionner avec les fichiers d'anciennes générations (VSS).

Au niveau des gabarits de forme, sachez qu'il n'est pas possible d'importer une bibliothèque au format Visio ce qui est dommage, car il y en a de très intéressantes (et gratuites) sur Internet.

Franchement, Edraw est plaisant à utiliser et il s'avère efficace. Les bibliothèques sont nombreuses et riches, l'éditeur annonce qu'il y a plus de 50 000 icônes intégrées au logiciel. Au début, j'étais sceptique sur les capacités de ce logiciel, mais ce fut une bonne surprise et j'ai envie de dire que oui, EdrawMax s'avère être une bonne alternative à Visio. Finalement, le point négatif (qui peut-être aussi une force) c'est la multitude de versions disponibles et qui peuvent être vendues de façon indépendante, en plus de la version complète EdrawMax.

La bibliothèque de templates est accessible en ligne si vous souhaitez regarder : Exemples

Je vous invite également à consulter la chaîne YouTube de l'éditeur pour voir le logiciel en action : Vidéos Edraw
