Déterminer le plan d’adressage d’un nouveau réseau

Avant d'évoquer la configuration et les lignes de commande nécessaire à la configuration des adresses IP sur nos équipements, prenons le temps d'évoquer le plan d'adressage de notre futur réseau. En effet, n'allait pas trop vite ! Je vous ai vu vous précipiter sur l'exercice pour mettre des IP !

S'il y a bien une chose importante en réseau, c'est l'anticipation. Donc, on respire et on réfléchit : quelle adresse IP va-t-on attribuer au switch ? Parce qu'on a l'embarras du choix parmi toutes les plages d'IP privées. Vous êtes en face de l'étape la plus importante quand on crée un réseau : établir le plan d'adressage.

Cela consiste à choisir non seulement la plage réseau, mais également les adresses des équipements pour disposer d'un document de synthèse où ces informations se trouvent afin de faciliter ensuite la maintenance de ce réseau. Il est constitué de tableaux d'adressages sous deux formes à minima : résumé des réseaux et adresses des équipements.

Nous allons donc établir ce plan maintenant, première étape : combien de réseaux avons-nous ? Pour reconnaître la notion de réseau, c'est assez simple : il est représenté par tout ce qu'il y a entre un PC et un routeur. Ici, nous disposons de 2 PC et d'un routeur connecté de par et d'autre, nous avons donc 2 réseaux.

Il faut désormais choisir les plages IP. Comme il s'agit de réseaux privés, on fait ce qu'on veut, je vais donc choisir 192.168.1.0/24 pour le premier et 172.16.0.0/24 pour le deuxième réseau.

Mais ! Ce n'est pas le bon masque pour le deuxième réseau !!??

Ce n'est pas parce que le masque par défaut est en /16 que je suis obligé de l'utiliser, en effet, étant dans un réseau privé, je peux très bien décider d'utiliser une adresse de l'ancienne classe B tout en utilisant un masque en 255.255.255.0, ou encore, utiliser une adresse de l'ancienne classe C en utilisant un /16 ! Plus tard, nous verrons même qu'on peut faire le masque qu'on veut (/22, /26, etc.) mais chaque chose en son temps.

Je vous laisse voir si vous souhaitez utiliser les mêmes que moi ou si vous en choisissez d'autres (car je le répète, vous faites ce que vous voulez), dans tous les cas, il faut établir maintenant les "cartes d'identité" des réseaux :

Voilà pour mes étendues, j'ai maintenant tout ce qu'il me faut pour choisir les IP de mes périphériques. Il est d'usage de réserver les premières OU les dernières IP aux périphériques réseau. C'est un usage, pas une règle absolue, mais cela présente des avantages, notamment de "regrouper" ses actifs réseaux sur une plage précise pour faciliter ensuite la maintenance.

De manière très personnelle, j'attribue systématiquement la dernière adresse de la plage au routeur, puis je "décompte" ensuite pour les switchs et autres. Je vais conserver cette règle ici. Pour votre part, vous pouvez faire comme vous voulez. Pour les postes, dans un vrai réseau, ils seraient probablement configurés en DHCP, je vais pour ma part choisir une IP dans la plage. Dans tous les cas, un deuxième tableau vient rejoindre le premier :

Nous avons tout ce qu'il nous faut désormais sauf un élément : le schéma. Il est très important de créer un schéma de votre topologie, même simple pour bien se rappeler de l'organisation du réseau. Comme vous utilisez Packet Tracer, vous avez déjà une topologie qui ressemble plus ou moins à un schéma, il faut cependant "l'augmenter" en ajoutant les éléments de réseau et les adresses pour plus de facilité.

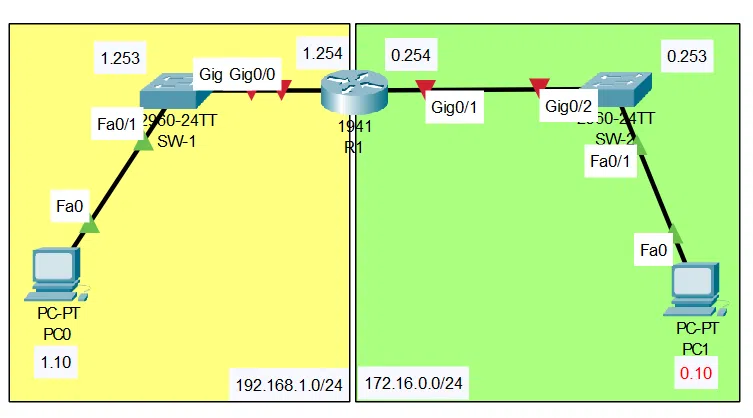

Par exemple :

Les réseaux sont clairement apparents et les adresses IP des appareils ont également été reportés. Prenez l'habitude de faire cet exercice à chaque fois, vous verrez que c'est beaucoup plus simple ensuite 😁 !

Bon, cette fois, nous sommes prêts, adressons !
