Informatique : c’est quoi une DMZ ?

I. Présentation

Dans cet article, je vais aborder une notion fondamentale en sécurité informatique : la notion de DMZ, c'est-à-dire de zone démilitarisée.

Je vais vous expliquer à quoi ça sert, comment ça fonctionne et nous verrons des exemples à travers quelques schémas.

II. Qu'est-ce qu'une DMZ en informatique ?

Tout d'abord, il faut savoir que DMZ, ça signifie en anglais DeMilitarized Zone, et en français zone démilitarisée. Pour comprendre l'origine de ce terme, il faut s'intéresser à l'histoire, non pas à l'histoire de l'informatique, mais à l'histoire de la Corée et à la Guerre Froide. La zone démilitarisée Coréenne est une zone tampon (représentée par des terres inhabitées et où l'accès est très limité) qui sert de frontière entre la Corée du Nord et la Corée du Sud.

Sur l'image ci-dessous, on peut voir que la zone démilitarisée crée une véritable séparation entre la Corée du Nord et la Corée du Sud.

Source : lefigaro.fr

Quel est le rapport entre la DMZ entre les deux Corée et une DMZ en informatique ? Et bien, si l'on compare la situation des deux Corée avec un réseau informatique, on peut voir quelques similitudes et imaginer que :

  • La Corée du Nord, c'est le réseau Internet (ou le réseau local, comme vous voulez)
  • La Corée du Sud, c'est le réseau local (ou Internet)
  • La zone démilitarisée est une séparation entre les deux qui est là pour des raisons de sécurité

Effectivement, on peut considérer que le réseau local est une zone de confiance, tandis qu'Internet est une zone à risque. Grâce à la DMZ, on va chercher à protéger le réseau local d'Internet, tout en permettant la communication entre les deux zones, mais de façon contrôlée et filtrée.

En informatique, la DMZ est un sous-réseau isolé à la fois du réseau local et de l'internet, c'est en quelque sorte une zone tampon, entre un réseau sécurisé et un réseau non sécurisé. Bien sûr, le réseau non sécurisé c'est Internet, car on sait qu'Internet est dangereux.

Mais, alors, qu'est-ce que l'on en fait de cette DMZ ?

Dans la DMZ, on va venir connecter des serveurs avec des rôles spécifiques. Plus précisément, en DMZ on va connecter des serveurs qui ont besoin d'accéder à Internet et d'être joignables depuis Internet. Par exemple, un serveur Web si vous hébergez un site Internet, ou alors un serveur de messagerie pour l'envoi et la réception d'e-mails. On peut aussi positionner un serveur proxy qui sert de relais pour la navigation à Internet entre les postes de travail et Internet.

Depuis quelques années maintenant, il est très courant d'utiliser un reverse proxy plutôt que d'exposer directement les serveurs, que ce soit les serveurs Web ou les serveurs de messagerie. Ce serveur va gérer les connexions entrantes, en provenance d'Internet, pour les relayer vers le(s) bon(s) serveur(s).

L'objectif étant de ne jamais exposer directement sur Internet les serveurs et postes de travail connectés au réseau local de l'entreprise. Les flux de ces équipements doivent passer par la DMZ, et donc par la zone tampon, afin de contrôler, relayer et filtrer les échanges entre le réseau local et Internet.

L'intérêt de la DMZ, c'est de créer une zone étanche dans laquelle sera contenu un pirate informatique en cas de compromission d'un serveur. En théorie, car cela dépend aussi de la configuration en place et notamment du firewall (pare-feu) car c'est bien lui qui crée la séparation entre les différentes zones : le réseau local (LAN), Internet et la DMZ.

III. Architecture réseau d'une DMZ

Pour mettre en place une zone démilitarisée au sein d'une architecture réseau, vous avez besoin d'un firewall (c'est-à-dire un pare-feu). On peut créer une DMZ avec un seul firewall, mais dans certains cas il y a deux firewalls.

A. DMZ avec un seul pare-feu

Prenons l'exemple le plus courant : la création d'une DMZ avec un seul et unique firewall. Avec cette configuration, il faut imaginer un pare-feu avec trois zones déclarées où chaque zone dispose de sa propre adresse IP. Ainsi, une machine dans le réseau local passera par le pare-feu pour accéder à la DMZ (ou à Internet, selon la politique en place).

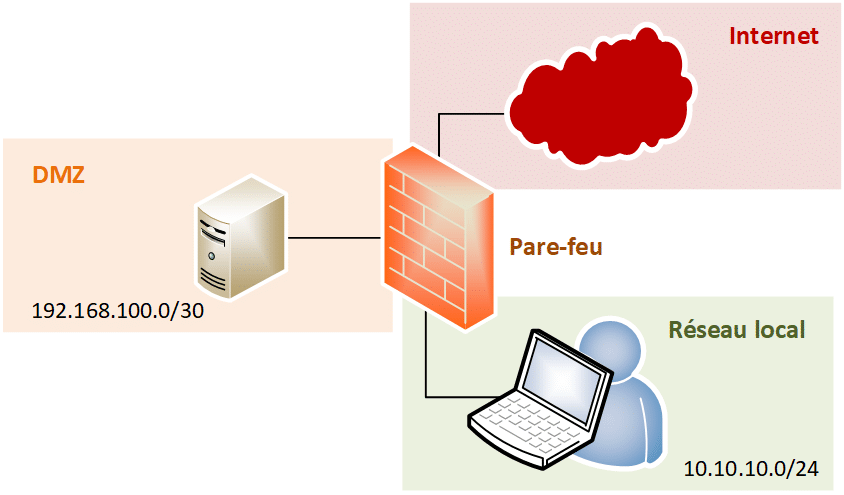

Sur le schéma ci-dessous, il est important de préciser que le réseau local et la DMZ ont un adresse IP qui s'appuie sur les classes d'adresses IP privées.

DMZ avec un seul pare-feu
DMZ avec un seul pare-feu

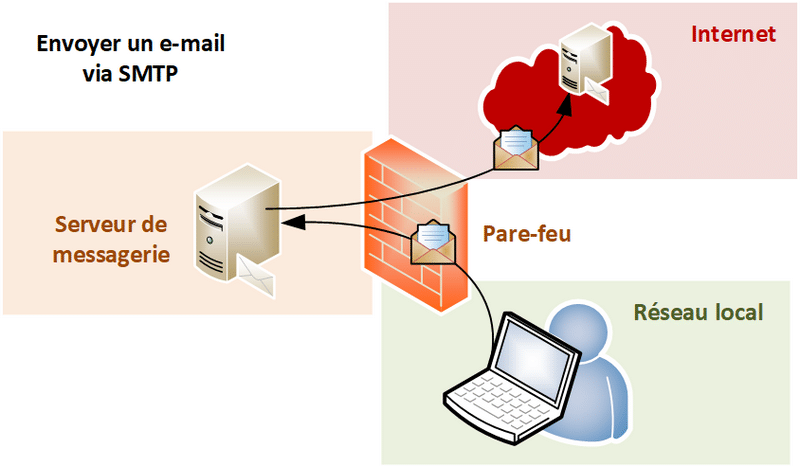

On peut imaginer que le serveur en DMZ soit le serveur de messagerie de l'entreprise. On le positionne en DMZ car il est exposé sur Internet : il doit accéder à Internet pour envoyer les e-mails, mais aussi être joignable depuis Internet pour recevoir les e-mails. De ce fait, il représente un risque en termes de sécurité.

Depuis le réseau, on autorise les machines à contacter le serveur de messagerie, en DMZ, via quelques protocoles et ports seulement : SMTP pour l'envoi des e-mails et IMAP pour la réception des e-mails.

Éventuellement, on peut ajouter le protocole HTTPS pour accéder au Webmail. Par contre, le serveur de messagerie n'est pas autorisé à réaliser un ping vers le réseau local, ni à établir une connexion Bureau à distance ou un transfert de fichiers vers une machine du réseau local, etc. Le pare-feu devra refuser les flux des autres protocoles (ICMP, SSH, RDP, etc.) pour des raisons de sécurité.

Le positionnement du serveur de messagerie permet de créer une politique de sécurité stricte et adaptée au sein du pare-feu.

B. DMZ avec deux pare-feu

Si vous avez un peu plus d'argent, vous pouvez mettre en œuvre une DMZ basée sur deux niveaux de pare-feu. De cette façon, la DMZ est créée grâce à la zone tampon située entre les deux pare-feu.

L'idéal c'est de mettre en place un serveur proxy en DMZ pour que la connexion Internet de tous les équipements du réseau local passe par ce serveur proxy situé en DMZ, ce dernier sera alors un relais. De cette façon, les machines du réseau local ne sont jamais en contact direct avec Internet. Attention, la mise en place d'un proxy est tout à fait possible lorsqu'il n'y a qu'un seul pare-feu.

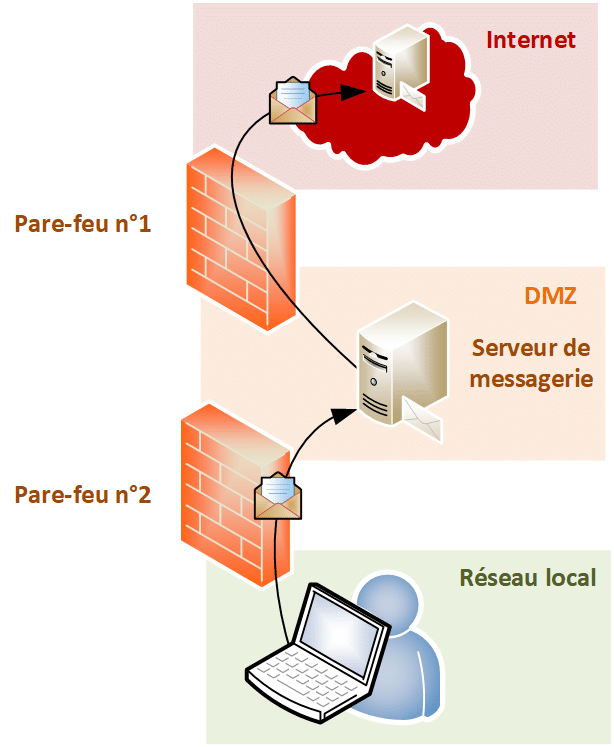

DMZ avec deux pare-feu
DMZ avec deux pare-feu

Avec deux pare-feu, on peut appliquer la configuration suivante :

  • Le pare-feu n°1 autorise seulement les communications entre Internet et la DMZ
  • Le pare-feu n°2 autorise seulement les communications entre le réseau local et la DMZ

Dans les deux cas, avec des protocoles et des ports spécifiques. Si un attaquant parvient à passe-outre la politique de sécurité du pare-feu n°1 et prendre la main du serveur situé en DMZ, il devra passer une seconde barrière : le pare-feu n°2, afin d'accéder au réseau et aux serveurs connectés directement sur ce segment du réseau.

Dans cet exemple, je montre uniquement le flux lié à la messagerie, mais si vous souhaitez que vos utilisateurs accèdent à Internet en direct (sans passer par votre éventuel proxy), il faudra bien sûr autoriser les protocoles HTTP/HTTPS.

Que ce soit avec un ou deux pare-feu, gardez à l'esprit que l'objectif sera de protéger notre réseau de confiance, à savoir le réseau local, grâce à la zone démilitarisée.

Partagez cet article Partager sur Twitter Partager sur Facebook Partager sur Linkedin Partager sur Google+ Envoyer par mail

Florian Burnel

Ingénieur système et réseau, cofondateur d'IT-Connect et Microsoft MVP "Cloud and Datacenter Management". Je souhaite partager mon expérience et mes découvertes au travers de mes articles. Généraliste avec une attirance particulière pour les solutions Microsoft et le scripting. Bonne lecture.

florian has 3862 posts and counting.See all posts by florian

2 thoughts on “Informatique : c’est quoi une DMZ ?

  • Bonjour,
    Merci pour cet article. J’ai cependant une question:

    Quel est l’intérêt de mettre en place 2 niveaux de Pare-feu ? Les flux sont les mêmes sur les 2 images, et 1 seul Pare-feu peut très bien gérer plusieurs zones ?

    Cordialement,
    Phil

    Répondre
  • Bonjour,

    Très bon article comme d’habitude.

    Je complèterai en renforçant le pare-feux en n’autorisant que les sorties vers des URL/IP précises pour le serveur en DMZ (vers les serveurs des màj par exemple) vu qu’une des premières choses que va faire un pirate (s’il arrive à compromettre le serveur en DMZ) sera de télécharger sa trousse à outils pour continuer le piratage.

    Pour les 2 pare-feux, l’idée est de ralentir un pirate. L’idéal serait d’avoir deux pare-feux de marque/système différents. Ainsi s’il pète le premier, il lui faudra trouver une autre solution pour péter le deuxième, ce qui donnera une chance aux admins de détecter l’attaque.

    Voili voilou….
    Olivier

    Répondre
