Sécuriser son switch Cisco avec Port-Security
Sommaire
I. Présentation
Avec les Switchs Cisco, il est possible de faire un contrôle sur les ports en limitant l’accès à certaines adresses MAC, cela permet de sécuriser l’accès. Pour cela, il faut utiliser l’option « Port-security ».
Il y a deux méthodes, la première consiste à enregistrer manuellement l’adresse MAC autorisée et la seconde consiste à prendre comme adresse MAC autorisée celle de l’hôte qui va se connecter et envoyer une trame en premier à ce port du Switch Cisco.
Pour rappel, l’adresse MAC correspond à l’adresse physique de la machine c'est-à-dire de sa carte réseau.
Note : tutoriel réalisé avec le logiciel Cisco Packet Tracer mais le principe reste le même pour un Switch Cisco physique.
II. Voir la politique de sécurité

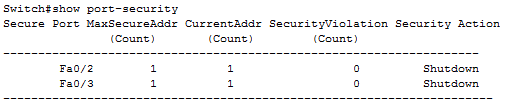

- Pour voir de manière globale où est active la protection et avoir quelques informations :
show port-security

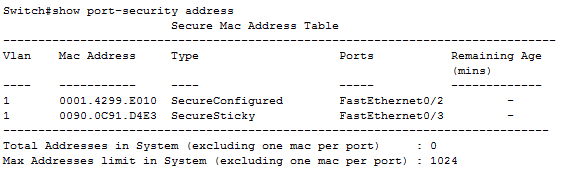

- Pour voir les adresses MAC autorisées sur chacun des ports sécurisés :
show port-security address

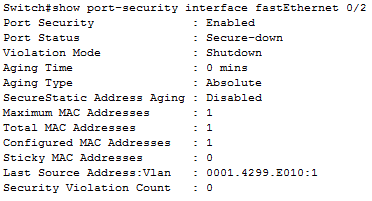

- Pour voir le détail de la sécurité d’une interface :
show port-security interface fastEhernet x/x
III. Sécurisation manuelle de l’accès

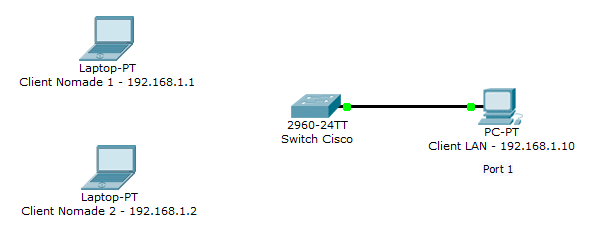

Dans un premier temps, on va sécuriser manuellement l’accès en définissant une adresse MAC précise pour un port. Dans le but d’empêcher n’importe quel poste de travail de se connecter.

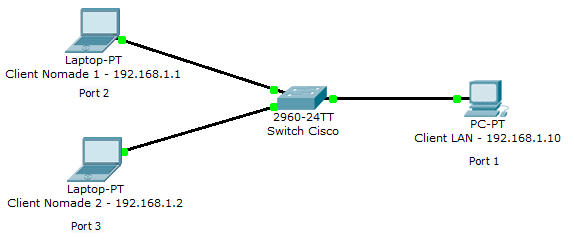

Pour le moment, il n’y a pas de sécurité, les postes de travail peuvent se connecter sur n’importe quel port du Switch et communiquer entre eux.
- Adresse MAC « Client Nomade 1 » : 00:01:42:99:E0:10
- Adresse MAC « Client Nomade 2 » : 00:90:0C:91:D4:E3
- Adresse MAC « Client LAN » : 00:D0:58:57:DE:7D
Étant donné qu’il y a des clients nomades (PC Portables) ils pourraient facilement changer de port sur le Switch donc nous allons autoriser uniquement le « Client Nomade 1 » à se connecter au port 2 du Switch, pour éviter que le « Client Nomade 2 » s’y connecte.
Switch>enable Switch#Configure terminal Switch(config)#interface FastEthernet 0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport port-security Switch(config-if)#switchport port-security mac-address 0001.4299.E010
Ce qui correspond à : Passer en mode privilégié puis en mode de configuration et ensuite dans la configuration de l’interface FE 0/2 (port 2). En passe cette interface en mode « access » au lieu de « dynamic » puis on active la sécurité du port « port-security ». Pour finir, on définit l’adresse MAC autorisée sur cette interface.
Remarque : l’adresse MAC doit se marquer sous la forme xxxx.xxxx.xxxx et non xx:xx:xx:xx:xx:xx
Lorsque l’on débranche le « Client Nomade 1 » et que l’on branche le « Client Nomade 2 » on peut voir que la connexion est active (elle peut se désactiver) mais si on effectue un ping avec le « Client LAN » vers le « Client Nomade 2 » il n’y a pas de réponse. La protection s’applique bien.
IV. Sécurisation automatique de l’accès
Il est possible de sécuriser l’accès de manière automatique c'est-à-dire que l’on active le « port-security » et c’est le premier hôte qui va se connecter et envoyer une trame qui va en être en quelque sorte le propriétaire. Tout le temps qu’il n’y a pas de trame, l’adresse MAC du PC connecté n’est pas enregistrée.
Par exemple, paramétrons de cette manière le port 3 (Interface FastEthernet 0/3) :
Switch>enable Switch#Configure terminal Switch(config)#interface FastEthernet 0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport port-security Switch(config-if)#switchport port-security mac-address sticky

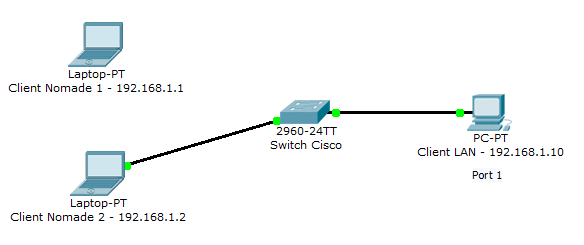

Le port est actif et le PC connecté, il ne reste plus qu’à envoyer une trame (par exemple pinger le PC « Client LAN ») pour que l’adresse MAC du « Client Nomade 2 » soit enregistrée.
V. Configurer la réaction lors de la violation de la sécurité
Lorsqu’un hôte non autorisé se connecte sur un port sécurisé, le switch se doit de réagir à cette violation de la sécurité. Pour cela il utilise la commande « switchport port-security violation » avec 3 options différentes, qui sont :
- La méthode « shutdown » : Elle désactive l’interface lorsque qu’il y a violation.
Pour la réactiver, il faut désactiver le port manuellement et le réactiver manuellement pour qu’il redevienne actif. Pour cela, allez dans la configuration de l’interface et saisissez la commande « shutdown » pour désactiver puis « no shutdown » pour activer l’interface.
- La méthode « protect » : Toutes les trames ayant des adresses MAC sources inconnues sont bloquées et les autres autorisées.
- La méthode « restrict » : Alerte SNMP envoyée et le compteur de violation est incrémenté.
Exemple si on veut ajouter ce paramètre sur une interface déjà sécurisée :
Switch>enable Switch#Configure terminal Switch(config)#interface FastEthernet 0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport port-security violation nom_methode
VI. Augmenter le nombre d’adresses MAC autorisées sur un port
Par défaut, il est possible d’autoriser une seule adresse MAC sur chacun des ports mais il est possible d’augmenter le nombre d’adresses grâce à la commande :
switchport port-security maximum x
Où X correspond au nombre maximum d’adresses que vous souhaitez autoriser.
